活用事例

コネクタ端子の寸法測定

コネクタ端子の寸法測定

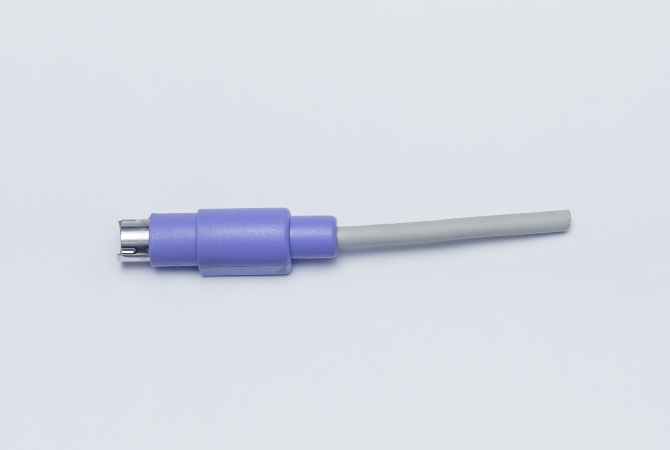

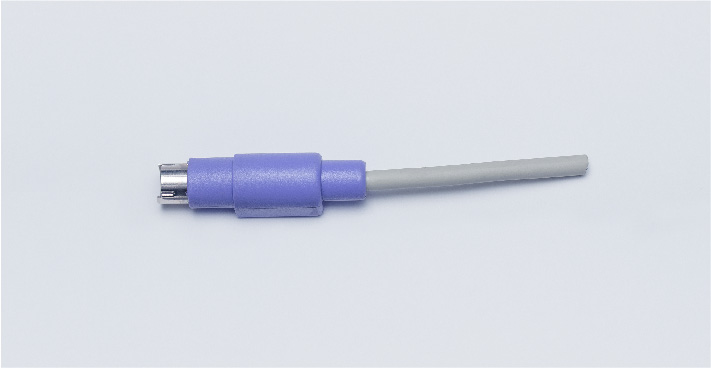

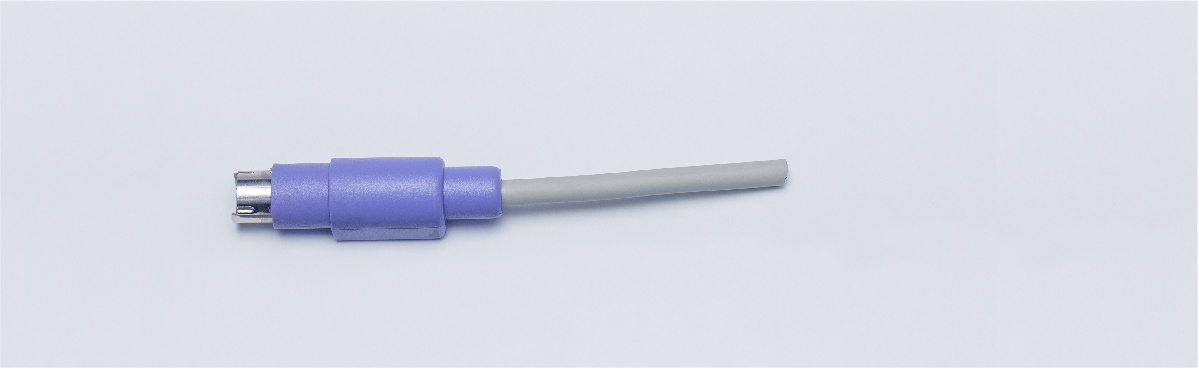

コネクタコネクタ
  • 撮影装置:nanotom m
  • 試料寸法:9.0 × 9.0 × 58.2 mm
  • 撮影時間:40 分
  • ボクセルサイズ:

課 題

直径0.6mm程度の複数の端子間の距離を測定したい

コネクタ内部にある端子の歪み具合を、製品を分解せずに測定することが課題でした。検体のコネクタは小さく、測定箇所も開口部から深い位置のため、接触式の方法では測定が困難であった。

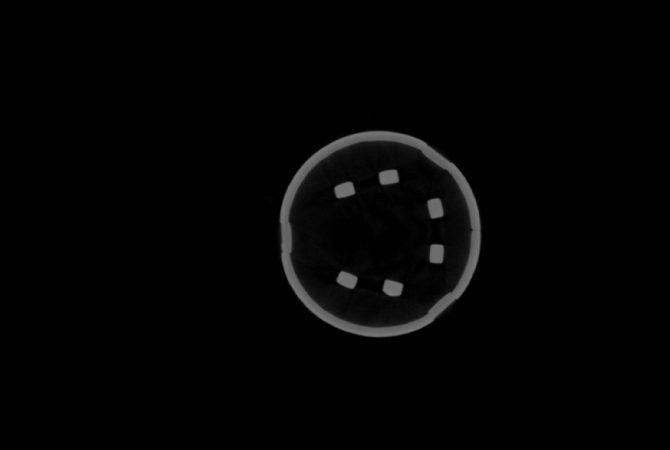

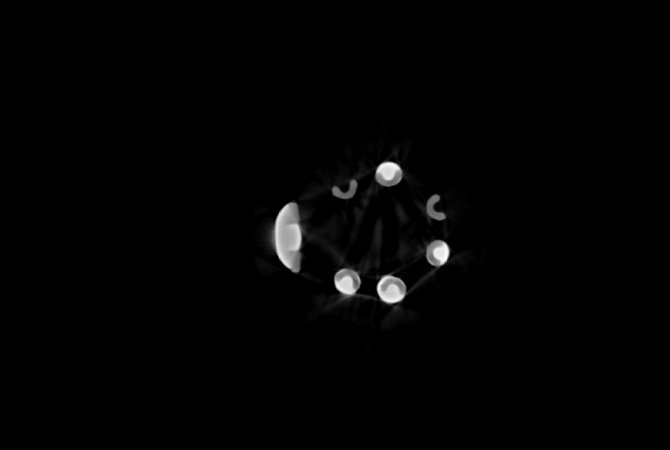

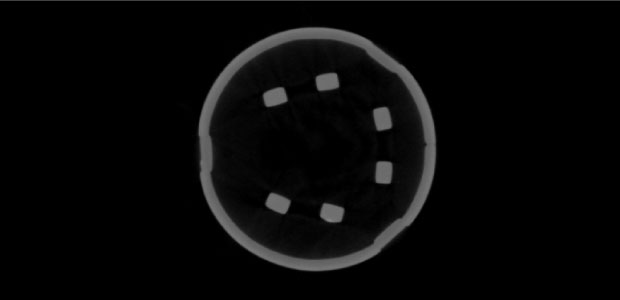

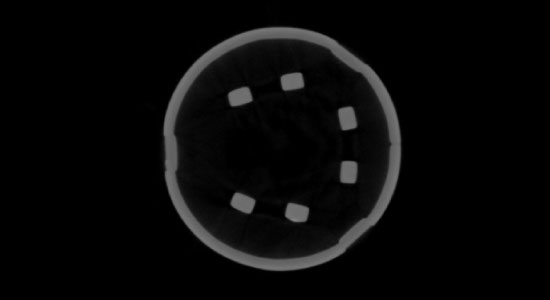

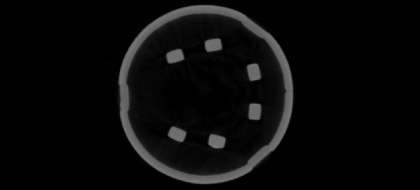

コネクタの断層画像コネクタの断層画像

提 案

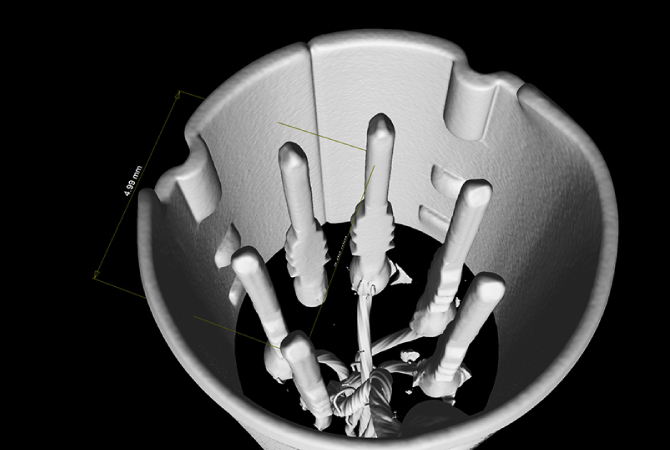

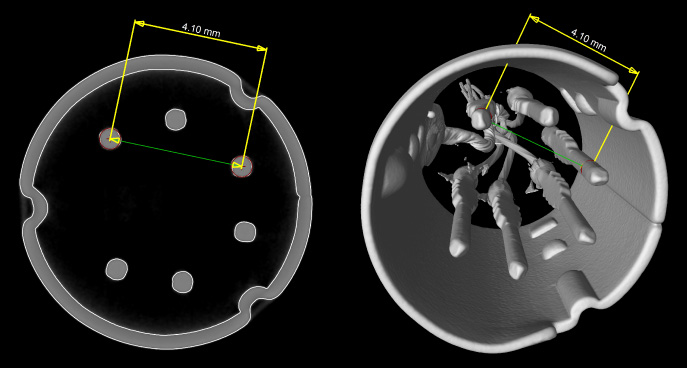

alt="コネクタのピン位置の測定" class="pc">コネクタのピン位置の測定

コネクタ全体を短時間でスキャン
1度のスキャンでピンの任意の位置が測定可能に

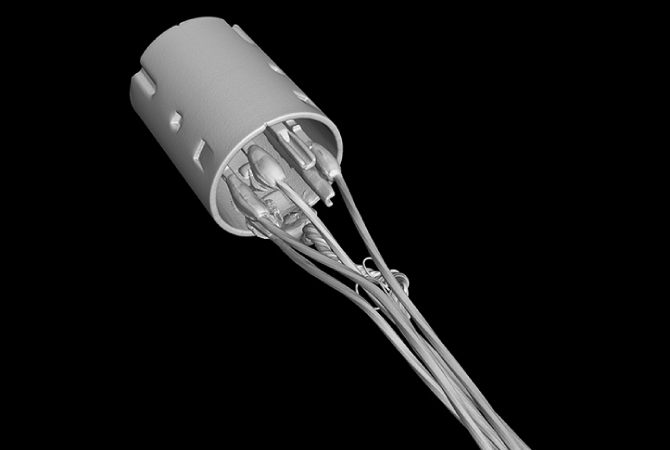

CTスキャンでは製品内部の形状を取得し、専用のソフトウェア上で測定することが可能です。この事例の場合では、2本の端子間の距離を測定するために、フラットパネルでコネクタ全体をスキャンしています。フラットパネルを使ったスキャンでは、一度に広い領域を測定することが出来るため、正確な検査結果を短時間で得ることが可能です。

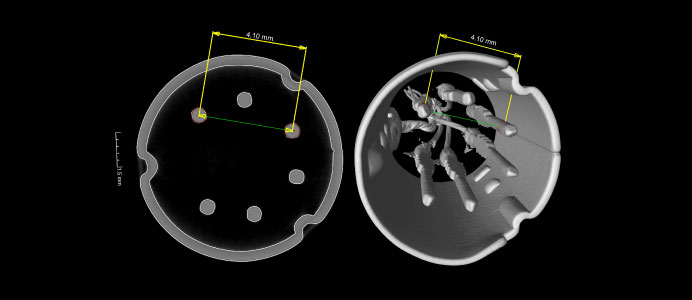

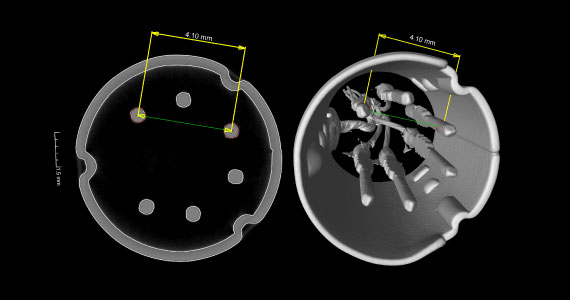

サンプル撮影画像

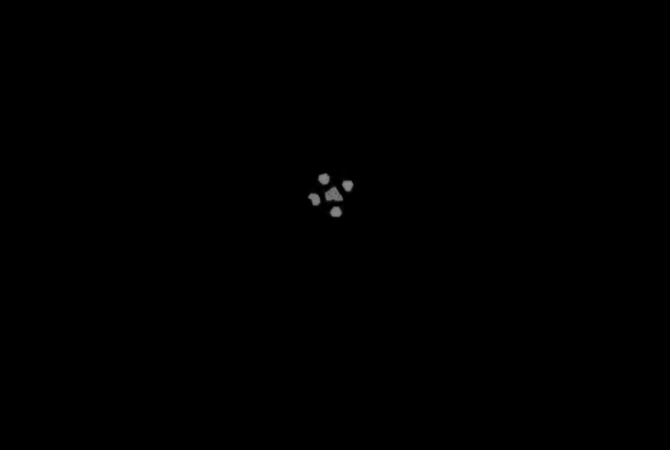

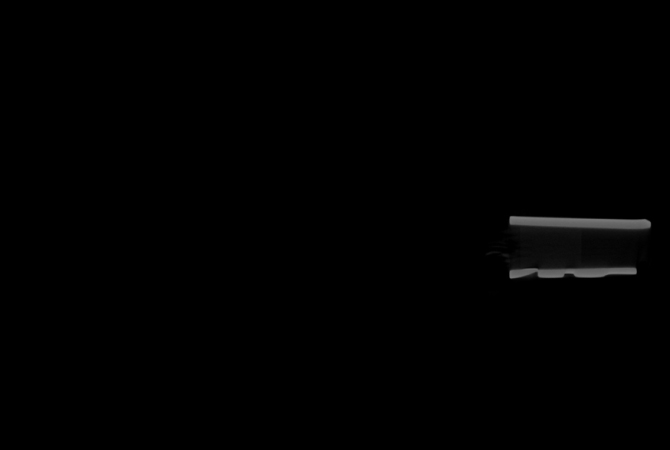

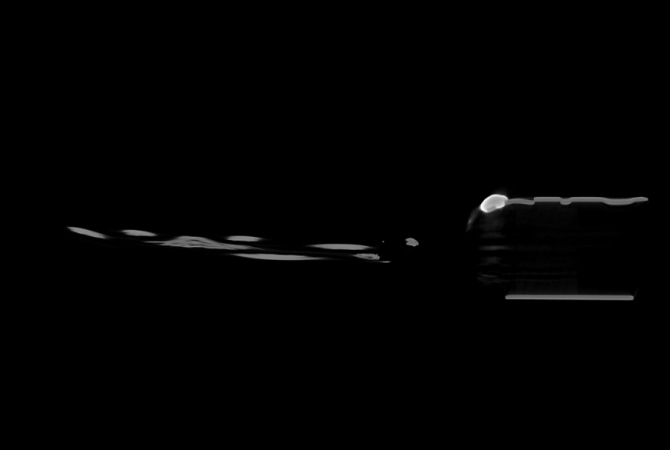

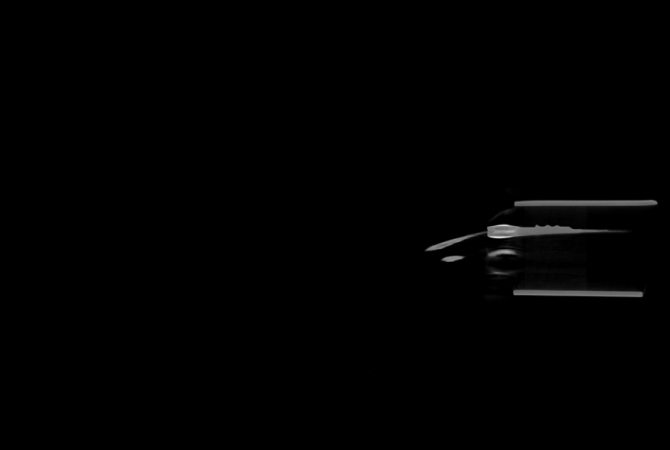

  • コネクタ端子の寸法測定コネクタ端子の寸法測定
