活用事例

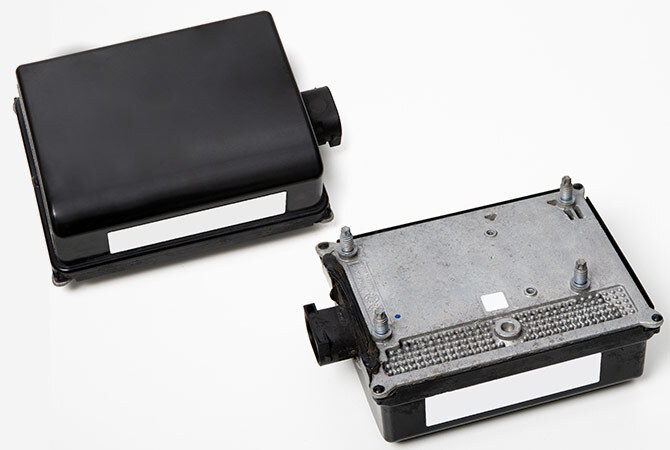

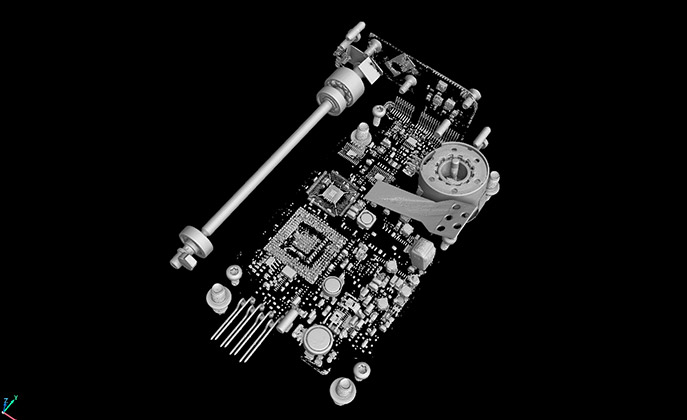

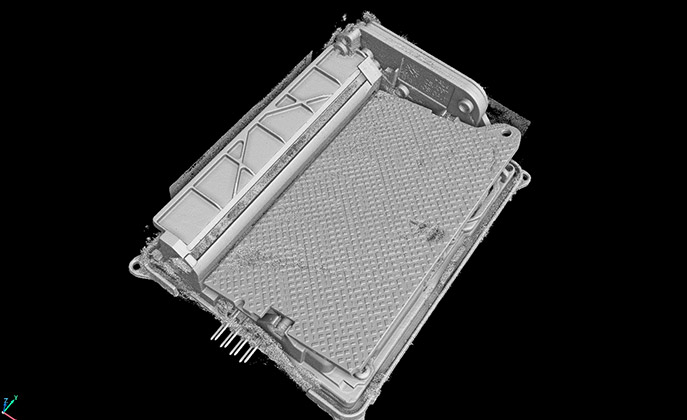

データ上で断面をスクロールさせるか、3次元ビュー上で外装をクリッピングすると、基板やモーターが内蔵されていることが分かります。

材質の比重・密度によりコントラストが変化するため、この事例では、樹脂・軽金属・重金属を個別に識別して観察することが可能です。

車載距離センサーでのモーターの役目には、「センサーやカメラの位置の調整」というものがあります。

モーターが軸ズレを起こしていると、センサーやカメラの位置が意図せぬ方向にズレてしまい、周囲の環境を正確にスキャンできない不具合を発生させることがあります。

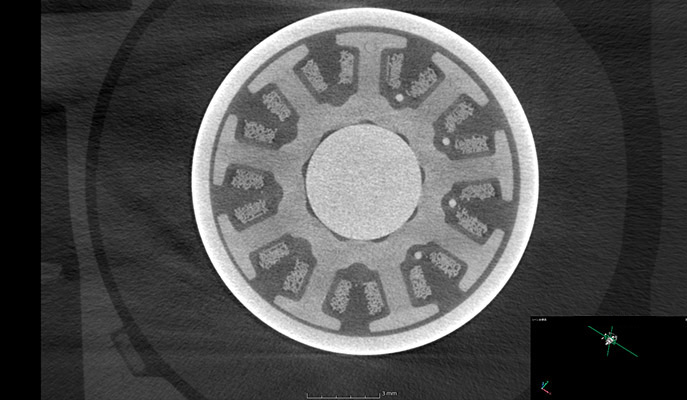

断面をスクロールさせることで、モーターの巻線の巻数を数えたり、絶縁の有無をチェックできます。

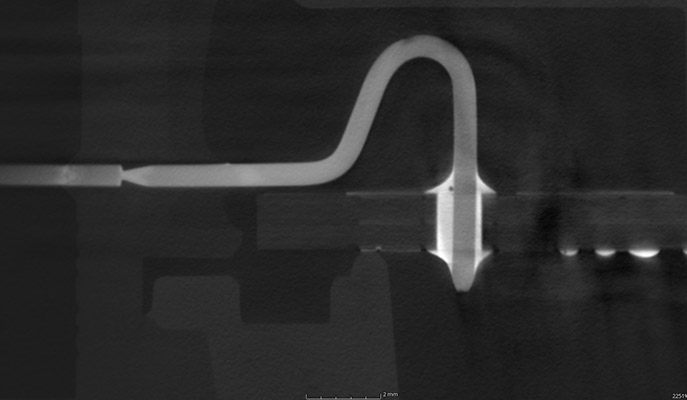

基板には、コネクタが半田付けされており、そのボイドまで観察することができています。

車載部品は振動や熱にさらされるため、電気的信頼性だけでなく、ボイドによる機械的強度の低下も懸念されます。

不具合原因の調査にも役立てられますが、試作段階においても、振動試験前後でCT画像の比較を行うことで、有益なデータを得られます。
